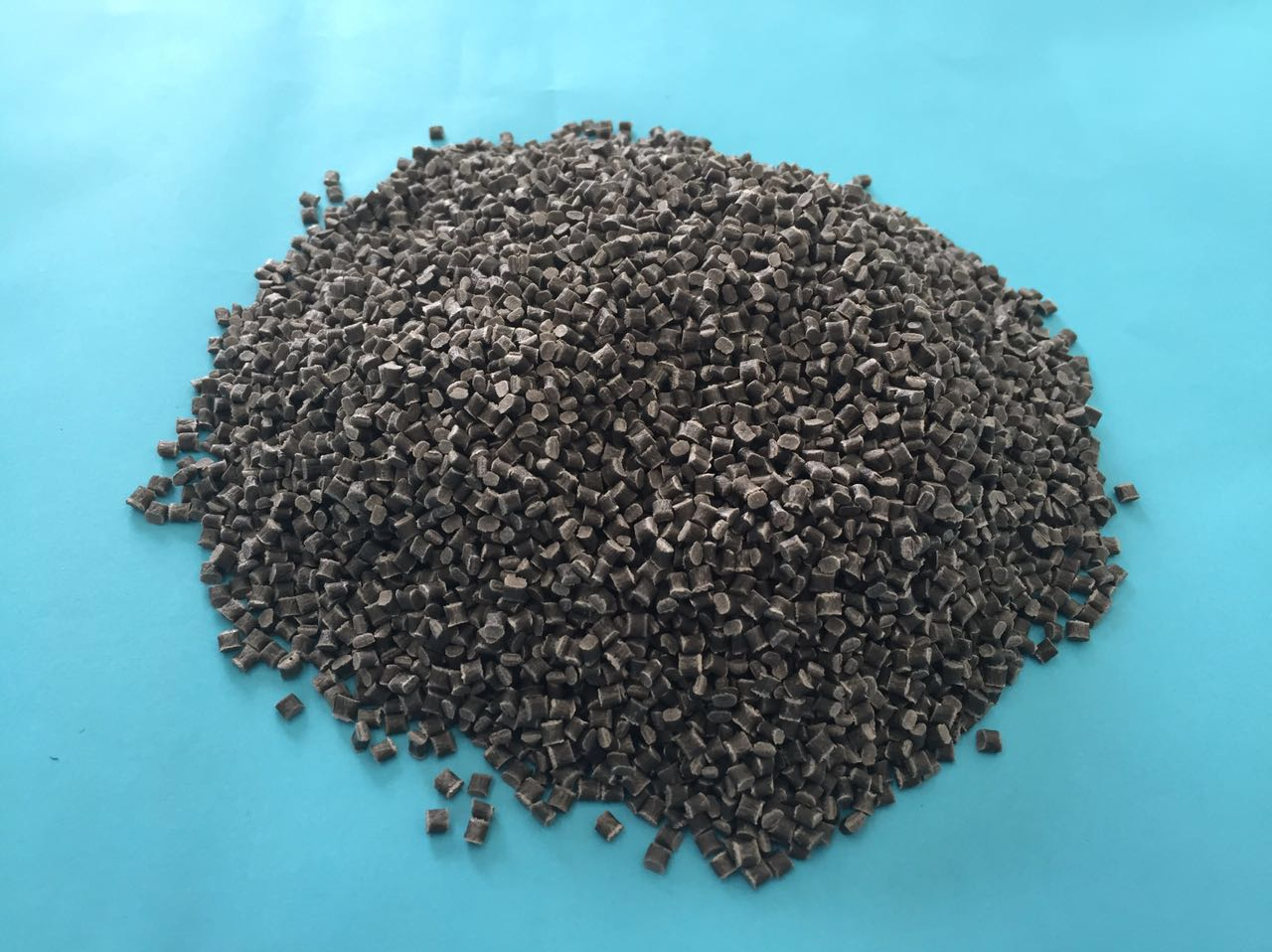

碳纤维增强聚苯硫醚（PPS）具有导电、高强度、超耐腐蚀、耐高温、阻燃、极好的耐磨性和尺寸稳定性等优异性能。应用于齿轮、密封圈、机械产品配件、机器人、晶片盒。
产品物性数据
|
测试项目 |
测试方法 |
单位 |
CF30 |
|||
|
力学性能 |
拉伸强度 Tensile strength |
ASTM D638-2010 |
MPa |
196 |
||
|
断裂伸长率 Elongation at Break |
% |
/ |
||||
|
弯曲强度Flexural Strength |
ASTM D796-2010 |
MPa |
284 |
|||
|
弯曲模量Flexural Modulus |
MPa |
26510 |
||||
|
悬臂梁无缺口冲击强
|
ASTM D256-2010 |
J/m |
367 |
|||
|
悬壁梁缺口冲击强 |
J/m |
65 |
||||
|
简支梁无缺口冲击强 |
GB/T 1043-2008 |
KJ/m² |
/ |
|||
|
简支梁缺口冲击强度 |
KJ/m² |
/ |
||||
|
热性能 |
维卡软化温度（10N） |
GB/T 1634.2-2008 |
℃ |
/ |
||
|
热变形温度（Tff1.8） |
℃ |
265 |
||||
|
其它 |
密度Density |
ASTM D792 |
g/cm³ |
1.46 |
||
|
硬度 Hardness |
GB/T 2411-2008 |
HD |
/ |
|||
|
熔体质量流动速率 |
GB/T 3682-2000 |
g/10min |
/ |
|||
|
体积电阻Volume Resistivity |
ASTM D-257 |
Ω.cm |
≤10³ |
|||
|
含水量 Water Content |
GB/T 5009.3-2003 |
% |
/ |
|||
|
灰分 Ash content |
GB/T 9345-2008 |
% |
31 |
|||
|
模具收缩率Mold shrinkage |
ASTM D955 |
% |
0.05-0.2 |
|||
|
注塑工艺 |
||||||
|
干燥温度 |
（100--110）℃ |
干燥时间 |
（4--6）h |
|||
|
注塑温度 |
（270--310）℃ |
模具温度 |
（120--140）℃ |
|||
.jpg)
